Gebundene Energie in überlagerten Lebensmittel und Nawaros effizienter pumpen

S-Rohr 2.0: Der BioShifter

Von Jens Heinrich (Leiter Schulungen, SCHWING GmbH) – 14.09.2023 – Lesezeit ca. 4 Minuten 65

S-Rohr 2.0: Der BioShifter

SCHWING-Stetter Deutschland entwickelt speziell für den Bereich Biomasse einen Pumpenkopf, mit welchem die Erfahrung im Industriepumpenbereich mit dem ROCK-Schieber ausgeweitet werden kann.

Biogas in Europa

Weltweit werden etwa ein Drittel aller Lebensmittel weggeworfen. In Deutschland landen jährlich Zwölf Millionen Tonnen Lebensmittel im Müll, das sind mehr als 50% aller produzierten Lebensmittel in Deutschland – durchschnittlich etwa 313 kg pro Sekunde.[4]

Diese Lebensmittel, aber auch nachwachsende Rohstoffe (NaWaRo) wie Holz, Mais oder Weizen enthalten pure Energie, die entweder in Biomeilern aerob (mit Sauerstoff und Bakterien) zu Wärme oder in Biosgasanlagen anaerob vergärt zu Gas umgewandelt werden. Bei den meisten Biogasanlagen wird das entstandene Gas vor Ort in einem Blockheizkraftwerk zur Strom- und Wärmeerzeugung genutzt, neuere Anlagen bereiten das Biogas mit Hinzunahme von CO₂ und H₂O zu Biomethan auf, das so von solch hoher Qualität und Reinheit ist, dass es direkt ins vorhandene Erdgasnetz eingespeist werden kann.

Zum Zeitpunkt der Entstehung dieses Artikels hat gerade der letzte Punkt der Bio-Methanisierung und das Einspeisen ins heimische Erdgasnetz jüngst im Zuge des Ukraine–Russland Konfliktes enorm an Bedeutung zugenommen, um Deutschland unabhängiger von externen Gasquellen zu machen.

Advertising

Abonnieren Sie unseren Newsletter mit Link zur kostenlosen PDF Ausgabe der Kommunalwirtschaft!

Frankreichs wiedergewählter Präsident Emmanuel Macron hat auf seiner Rede vom Februar in Belfort angekündigt, allein 10 Milliarden Euro für den ökologischen Wandel bereitzustellen, 5.000 neue Biosgasanlagen sollen gefördert und neu gebaut werden.[2]

In Deutschland hat sich die Anzahl der Biogasanlagen in den letzten zwanzig Jahren verzehnfacht. Der Fachverband Biogas schätzt, dass allein durch den weiteren Ausbau von Biogas 42% des aktuellen Gasimportes aus Russland durch Biogas ersetzt werden können [1] und fordert den weiteren Ausbau unbürokratisch und zügig voranzutreiben. Innerhalb der Prozesskette in der Biogasanlage ist die in Schredder und Siebtrommel ausbereitete Biomasse über Rohrleitungen zum Fermenter zu befördern. Genau diese Aufgabe übernimmt der neue BioShifter von SCHWING:

Die Erfindung vom S-Rohr

Im Jahre 1961 hatte Friedrich Wilhelm Schwing das S-Rohr als Ausprägung einer Rohrweichenpumpe zum Patent angemeldet. Es zeigte sich aber, dass der ebenfalls von Schwing entwickelte ROCK-Schieber für den Transport von Beton oder anderen homogenen Medien Vorteile gegenüber dem S-Rohr besitzt.

SCHWING hat sich dem Thema als Erfinder des S-Rohrs erneut angenommen und mit der jahrzehntelangen Erfahrung beim ROCK-Schieber das S-Rohr völlig neu gedacht. Heraus kam eine moderne Rohrweichenpumpe, die speziell für die Förderung von Biomassen mit einem hohen Störstoffanteil prädestiniert ist: Der BioShifter. Der BioShifter wird mit einer bewährten Zweizylinder-Kolbenpumpe je nach Anwendung in verschiedener Länge und Durchmesser kombiniert und umfasst die Vorteile vom ROCK-Schieber bei geringem Verschleiß, einfacher Wartung und geringer Störanfälligkeit.

Leichte Wartbarkeit

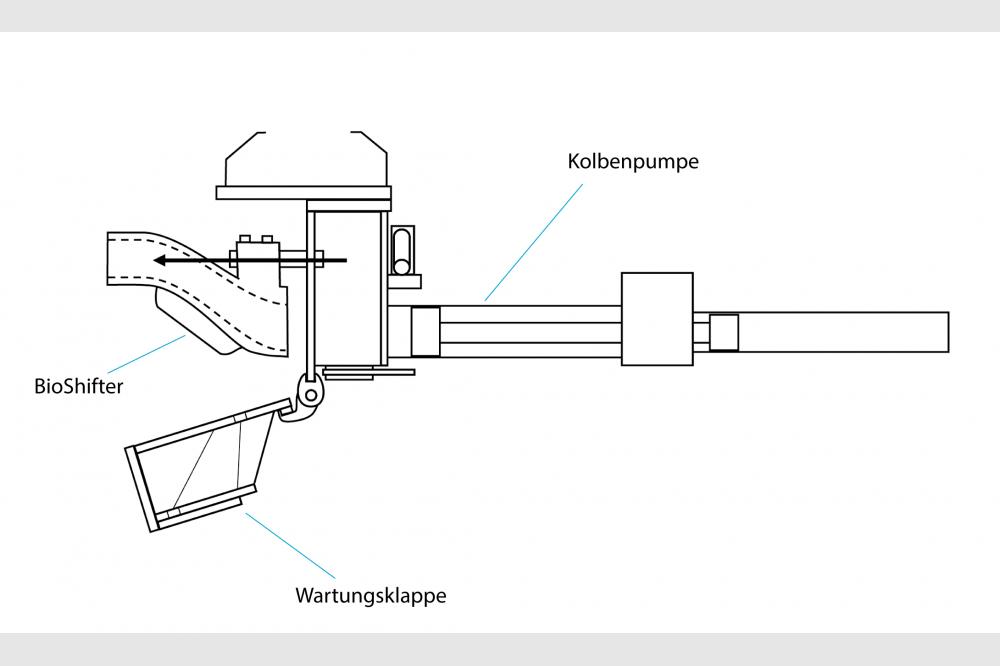

Es war bislang häufig ein Ärgernis: Um Verschleißteile beim S-Rohr austauschen zu können, muss in der Regel die Vorpressmischschnecke aufwändig demontiert werden. Dazu ist der Zugang zum klassischen S-Rohr meist nur von oben möglich, was Reinigung und Wartung aufwändig und mühsam machen. Der BioShifter lässt sich vergleichsweise einfach warten: Der vordere Teil vom Trichter kann weggeklappt werden und ermöglicht somit einen einfachen Zugang von vorne und erspart darüber hinaus auch den Abbau der vorgelagerten Förderschnecke.

Für den schnellen Service gibt es zusätzlich mit dem BioShifter Quick-Hatch eine Serviceklappe, falls Störstoffe im Bereich des Trichters den Transport einschränken.

Druckausgleichsfedern für höhere Dichtigkeit

Der ROCK als etablierte Rohrweiche ist über die Jahre zum einem beliebten Dauerläufer gereift. Druckausgleichsfedern vorne und hinten sorgen für zuverlässige Dichtigkeit, die auch bei hoher Beanspruchung lange und verlässig erhalten bleibt. SCHWING überträgt nun diese Vorteile auf die neue Ausprägung vom S-Rohr. Beidseitig angebrachte Druckausgleichsfedern gleichen den über die Zeit durch Verschleiß verlorenen Abstand automatisch aus, erhöhen den Druck und vermindern Leckagen über einen langen Zeitraum. Im Ergebnis muss seltener manuell nachgeführt werden und die Gefahr von Wasseraustritt wird dramatisch verringert: Das S-Rohr bleibt dicht!

Strömungsoptimiert

Der BioShifter wurde von Grund auf neu konstruktiv gerechnet, um den Verlauf der Strömung zu optimieren. Die Umlenkung des Medienstroms wurde minimiert, was den Verschleiß verringert und somit die Langlebigkeit erhöht. Gleichzeitig werden potenzielle Ausfälle durch evtl. Störstoffe, die den Leitungsweg verstopfen könnten, auf ein Minimum reduziert und der Gefahr von Klumpenbildung durch eine inhomogene Entwässerung des Transportmedium entgegengewirkt.

Dauerläufer für Biomasse

„Unser Ziel ist es, mit dem neuen BioShifter einen großen Betrag zu leisten, um die gebundene Energie, die in überlagerten Lebensmittel und Nawaros steckt, effizienter zu pumpen, den CO₂ Abdruck zu verringern und damit die Abhängigkeit von fossilem Erdgas langfristig zu verringern“, Jens Heinrich, Leiter Marketing International der SCHWING-Stetter Gruppe.

[1] Positionspapier vom 14.04.2022, Fachverband Biogas e.V.

[2] Macron verspricht 50 Milliarden Euro für grünen Wandel

[3] Statista: Anzahl der Biogasanlagen in Deutschland in den Jahren 1992 bis 2021

[4] Lebensmittelverschwendung
