Neue Schächte von FRÄNKISCHE: offen, großzügig, flexibel und wirtschaftlich

Cleveres Regenwassermanagement mit Stapelschächten

27.11.2024 – Lesezeit ca. 3 Minuten 73

FRÄNKISCHE erweitert sein Portfolio im Regenwassermanagement und bringt eine neue Generation an Schächten auf den Markt: QuadroControl ST-S(tandard) ergänzt den neuen Stapelblock Rigofill ST-S. QuadroControl ST-A(dvanced) ist der Schacht für das Rigofill inspect System. Die Systemschächte haben ein offenes Design und sind mit einer großzügigen Zugangsöffnung ausgestattet – perfekt für bevorstehende Inspektionsaufgaben. Zudem lassen sich die Rohranschlüsse nun flexibel auf der Baustelle herstellen.

Mit den neuen Stapelschächten hat FRÄNKISCHE passende Modelle für verschiedene Einbausituationen und Anwendungsfälle parat: QuadroControl ST-S ist der Standard für die Versickerung, QuadroControl ST-A kommt bei komplexen Versickerungsaufgaben und gedichteten Anlagen zum Einsatz. Die Stapelbarkeit erleichtert den Transport, die Lagerung und das Baustellen-Handling, denn die Grundelemente werden erst bauseits zusammengesteckt. „Mit der Standard- und Advanced-Variante bieten wir die passende Schachtlösung für jede Anforderung. Neben der Modularität zeichnet unsere neuen Stapelschächte besonders die großzügige und offene Konstruktion aus. Diese ist besonders wichtig, da die Schächte das Tor zur Rigole sind“, erklärt Stefan Weiß, Produktmanager im Geschäftsbereich Drainage Systeme bei FRÄNKISCHE.

Variable Rohranschlüsse und großzügige Zugangsöffnung

Die Stapelschächte sind flexibel anschließbar von DN/OD 110 bis DN/OD 500. Der Anschluss ist bei kleineren Nennweiten über das Seitenwandgitter und ab DN/OD 315 über den Stufenadapter möglich. Durch ihre modulare Bauweise lassen sie sich an beliebiger Stelle ins Blockraster integrieren. Selbst bei großen Anschlussnennweiten entfällt die Objektfertigung, sodass Bauunternehmen von kurzen Lieferzeiten profitieren. Die neuen Schächte QuadroControl ST-A und ST-S sind mit einem großzügigen Zugangsquerschnitt sowie einem Schachtaufsetzrohr DN/ID 500 ausgestattet. Dadurch lassen sich Kanalspülequipment und Standard-Kamerawägen für Rohre größer DN 200 problemlos in große Tiefen heben. Mit den Schächten als Startpunkt für eine Sichtprüfung sind die Anlagen bestens für Bauabnahmebefahrungen und künftige Eigenüberwachungsmaßnahmen ausgerüstet.

Rigofill ST-S: der Standardblock der Zukunft

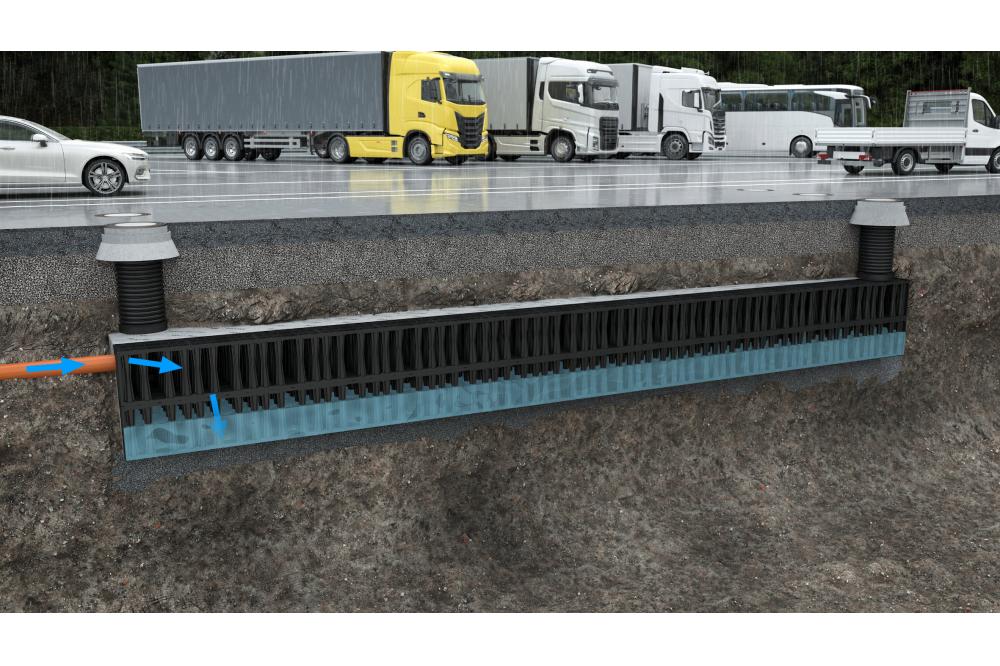

Der schwarze Schacht QuadroControl ST-S ergänzt den neuen Stapelblock Rigofill ST-S. Das System ist der künftige Standard für gängige Einbausituationen bei Versickerungsanlagen. Je nach statischen Anforderungen kann es bis zu einer Überdeckung von rund 2,30 Metern und einer Einbautiefe von etwa vier Metern genutzt werden. Da der Schacht und der Block einen kreuzförmigem Inspektionstunnel besitzen, lässt sich bei Bedarf die gesamte Anlage optimal inspizieren – etwa der ordnungsgemäße Einbau sowie die Standsicherheit und Funktionstüchtigkeit. Sowohl der Rigolenfüllkörper als auch der Stapelschacht bestehen aus zusammensteckbaren Grundelementen. Dies spart Lager- sowie Transportkapazitäten und ermöglicht eine leichte Handhabung und Montage auf der Baustelle.

Rigofill inspect: Advanced für herausfordernde Einbausituationen

Der grüne Stapelschacht QuadroControl ST-A ersetzt den bisherigen Inspektionsschacht QuadroControl inspect für das Rigofill inspect System. Dieses wird weiterhin für Versickerungsanlagen mit einer großen Einbautiefe bis ca. sechs Meter oder einer Überdeckung bis ca. vier Meter eingesetzt, ebenso für gedichtete RigoCollect-Anlagen. Der neue Stapelschacht lässt sich direkt in das Rigolen-Blockraster des Rigofill inspect Systems integrieren.
