Wie eine Fallschutzplatte neue Freizeitmöglichkeiten erschließt

Wenn man an Gummi Fallschutzplatten denkt, denkt man automatisch an große Fugen, Unkraut und sich aufwölbende Fallschutzbeläge. Fallschutzplatten von heute sind nicht einfach zu verlegen. Oft fehlt die Zeit sich um Einfassungen zu kümmern, sorgfältig zu verdichten und die Steckverbinder zwischen den Platten ideal zu justieren. Ohne großen Aufwand beim Unterbau und teilweise zusätzliches Kleben können Fallschutzplattenprojekte kaum richtig umgesetzt werden. Oft müssen zusätzliche Fachunternehmen für die Vorbereitung des Untergrundes engagiert werden, da das örtliche Team am Bauhof keine Kapazitäten oder Mittel hat die Flächen vorzubereiten. Die Fallschutzplatten haben sich in den letzten Jahrzehnten stark verändert.

Herkömmliche Fallschutzlösungen

Die Produkte wurden immer leichter, um so Granulat und damit Geld zu sparen und über die höhere Flexibilität bessere Ergebnisse bei HIC-Fallschutzprüfungen zu erzielen. Viele Kommunen fühlen sich als Folge der beschriebenen Entwicklung nicht im Stande Fallschutzplatten flächendeckend einzusetzen, obwohl sie eigentlich sehr pflegeleicht sind und die aktuellen Anforderungen bei der Widerverwertung von Rohstoffen erfüllen. Oft wird auf Alternativlösungen wie Hackschnitzel oder Sand ausgewichen, die jährlich ausgetauscht werden müssen. Gegossene Fallschutzflächen aus EPDM-Granulat sind hochpreisig, noch aufwändiger zu verlegen als Fallschutzplatten und können bei Beschädigungen nicht einfach repariert werden.

Von Hashira Tsugite inspiriertes Baukastenprinzip

Um die Verlegeproblematik der herkömmlichen 50x50 cm Fallschutzplatten zu lösen, ohne den Preis und die Fallhöhen der Platten negativ zu beeinflussen gilt es die Verbindungselemente der Platten zu hinterfragen. Der Fallschutzplattenhersteller Gum-tech®, der sich in den Vorjahren bereits über besonders robuste Rasengitterplatten aus Recyclinggranulat einen Namen gemacht hat, hat sich bei der Entwicklung einer reklamationssicheren und besonders einfach zu verlegenden Fallschutzplatte besonders viel Mühe gegeben. Das in Fallschutzplatten verwendete Recyclinggummigranulat ähnelt in seinen Grundeigenschaften organischen Materialien wie Holz. Diese Eigenschaften erlauben es ähnlich wie bei der japanischen Holzverbindungstechnik „Hashira Tsugite“ die einzelnen Platten mit materialeigenen Verknüpfungselementen zu versehen.

Die Puzzle Mat 3D® Verbindung

Grundlage dieser patentierten Verknüpfungsmethode ist die Puzzleform selbst. Puzzle, das kennt man aus dem eigenen Kinderzimmer, eignen sich ideal für die horizontale Sicherung. Für eine feste horizontale Sicherung wurde sowohl die Form der einzelnen Verbindungsteile als auch die einzelnen Abstände zwischen den Verbindungsteilen der erstmals auf der GaLaBau 2016 vorgestellte Puzzle Mat 3D® angepasst. Jeder mm zählt, da sich die Verbindungselemente sonst leicht lösen können. Um zusätzlich ein Aufwölben der Puzzleplatten zu verhindern hat die Puzzle Mat 3D® Verbindungsknöpfe und Einbuchtungen auf und zwischen den Verbindungsteilen. Über ein einfaches Einrasten der Verbindungsknöpfe aus Gummi werden die Platten vertikal gesichert. Zusätzliche Zwischenelemente, die den Schwimmwaben von Fröschen ähneln stabilisieren nicht nur die vertikale und horizontale Verbindung, sondern verhindern auch das Nachwachsen von Unkraut. Die aus drei Verbindungselementen bestehende 3D Verknüpfung erlaubt es zum einen schnell zu verlegen, ein Verrutschen zu verhindern und Unebenheiten zu kompensieren. Unterschiedlich große Fugen, abgebrochene Steckverbinder und Stolperfallen gehören somit der Vergangenheit an.

Von der Fallschutzplatte zum System mit Baukastenprinzip

Die Puzzle Mat 3D® hat mit ihrem Spezialmaß von 55x55 cm und ihren Puzzle Verbindungselementen potenzielle Schwächen, da Flächen immer gerade anliegen sollten, um Stolperfallen zu verhindern. Die Antwort auf diese Schwächen sind Ergänzungselemente, die es ermöglichen Flächen gerade abzuschließen. Um auch verwinkelte Flächen ohne Mehraufwand verlegen zu können umfasst das System sowohl Randplatten als auch Außen- und Innenecken. Die einzelnen Platten lassen sich ohne Probleme zusammenstecken und halten fest zusammen. Einziger Nachteil des komplexen Portfolios mit Rand- und Eckplatten sind die notwendigen Unterschiede bei der Verteilung der Zwischenelemente. Um hier nicht durcheinanderzukommen hat Gum-tech einen in der Branche einzigartigen Flächenkalkulator herausgebracht, der die jeweiligen „Baukastensätze“ bei verwinkelten Projekten berechnet und so ähnlich wie bei Lego Sets einen genauen Plan vorgibt, wie verlegt werden sollte. Die smarte Kombination zwischen zusammensteckbaren Elementen und einem klaren Verlegeplan erhebt die Fallschutzplatten zu einem eigenen besonders flexiblen System für unterschiedliche Anwendungsbereiche.

Unterbau und Spielplatzgeräte

Klassischer Anwendungsbereich der Puzzle Mat 3D® ist der Spielplatzbau. Grundvoraussetzung für die Verwendung des Systems sind nach EN 1176 und der EN 1177 geprüfte Fallhöhen. Je höher die Spielplatzgeräte sind, umso höher sind die Anforderungen beim Fallschutz. Die gemessenen HIC-Werte der Puzzle Mat 3D® reichen hier von 1,60 m bis zu 2,80 m. Die daraus resultierenden Unterschiede bei der Stärke der Platten (4,5 cm, 6 cm und 8 cm) sollten beim Auskoffern der Fläche miteinberechnet werden. Die Tragschicht aus Schotter ist je nach Region und Bodenbeschaffenheit mindestens 20-40 cm dick. Die Spielplatzgeräte werden auf 80-100 cm dicke Streifenfundatemente angebracht. Es empfiehlt sich nach C25/30 vorzugehen, um eine gute Mischung aus Druckfestigkeit und Verarbeitbarkeit zu erzielen. Die Pfosten der Geräte können entweder in die Fundamente einbetoniert oder auf vorgefertigten Fundamenten festgedübelt werden. Danach wird eine schließende Schicht angebracht. Je nach den Möglichkeiten vor Ort kann 0/8er Splitt entweder verdichtet oder mit Zement als Splitt-Zement-Verbund aufgetragen und in beiden Fällen abgezogen werden. Sind die Arbeitsschritte abgeschlossen und der Beton ausgehärtet, kann von oben links angefangen werden zu verlegen.

Richtige Verlegerichtung und Pfostenaussparungen

Es ist wichtig die PM3D® Platten immer so auszurichten, dass die Zwischenelemente nach unten und nach rechts zeigen. Beim Verlegen kann an manchen Stellen mit einem Gummihammer feinjustiert werden und an den Stellen, an denen die Pfosten stehen, sollte sauber mit einer Stichsäge mit einem Sägeblatt für Gummi passende Aussparungen aus den Platten geschnitten werden. Die Fläche sieht nach schnellem Verlegen im Klickverfahren sauber und harmonisch aus. Die Puzzle Mat 3D® ist im Spielplatzbau beliebt, da die Platte ursprünglich genau für die Anwendung in dieser Branche entwickelt wurde. Das System entspricht allen TÜV-Anforderungen, wobei sich das Material in den letzten Jahrzehnten auf Spielplätzen im DACH-Raum bewährt hat und so auch bei starker Bespielung nicht mit ungewöhnlichen Farb- oder Materialproblemen zu rechnen ist.

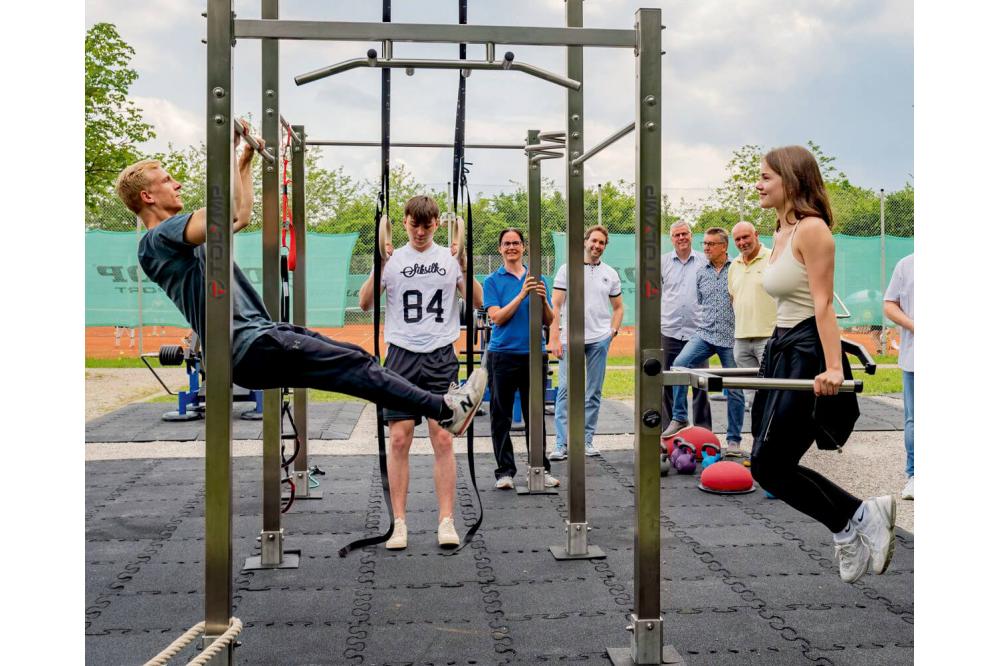

Calisthenics Sport auf dem Vormarsch

Calisthenics von griechisch „kalos” schön und „sthenos” Kraft ist eine eigene Sportart, die an Hangelleitern mit zusätzlichen Elementen aus dem Turnsport wie z.B. Barren und Reck ausgeführt wird. Was in der Vergangenheit oft auf eigens zusammengeschweißten Lösungen im Vorgarten umgesetzt wurde, hat sich zur absoluten Trendsportart in Städten und Kommunen entwickelt. Die Sportler schätzen es an der freien Luft zu sein, die Kosten für das Fitnessstudio zu sparen und einen neuen Sport erleben und zu prägen. Im Unterschied zur Spielplatz Branche kommen viele Calisthenics Hersteller aus dem Metallbau oder dem Calisthenics Sport selbst. Oft sind die Geräte zwar hochwertig, werden aber hauptsächlich im Privatbereich verkauft. Dementsprechend ist die Expertise bei Normen bzw. bei fallschutzrelevanten Themen wie dem Unterbau verhältnismäßig gering. Die Puzzle Mat 3D® hat sich gerade in der durch Kontaktbeschränkungen geprägten Corona Zeit als echter Problemlöser für Calisthenics Anlagen Hersteller entwickelt.

Deutschlands beliebtester Calisthenics-Boden

Da die Puzzle Mat 3D® sehr einfach zu verlegen ist und Unebenheiten kompensiert, können Calisthenics Anlagen Hersteller ihren neuen Kunden im öffentlichen Bereich zum einen eine hochwertige und innovative TÜV-geprüfte Fallschutzlösung anbieten, und zum anderen bestehenden Kunden aus dem Privatbereich die Möglichkeit geben selbst zu verlegen und damit Geld zu sparen. Der Aufbau einer Calisthenics Anlage unterscheidet sich kaum von der eines Spielplatzes. Nur, dass in einigen Fällen die Freizeitnorm 16630 mitberücksichtigt werden sollte. Der Mehrwert der Puzzle Mat 3D® ist, dass sie sowohl für professionelle Verlegeteams, als auch für Amateure Vorteile mit sich bringt. Selbst auf Wiesen oder reiner Erde verlegt und ohne Auskoffern, hält die PM3D® Verknüpfung und gleicht Vertiefungen aus. Einfassungen, die sonst nötig wären, um die verrutschenden Gummiplatten zu sichern, können eingespart werden und mit Rasennarben gearbeitet werden.

Von der Calisthenics Anlage bis zum Basketballplatz

Während der Corona Zeit wurde nicht nur der Calisthenics Markt für die Puzzle Mat 3D® erschlossen. Das Kompensieren von Unebenheiten und die Möglichkeit die Platten nur temporär ohne Baugenehmigung zu installieren, machte vor allem Fußball- und Basketballkäfighersteller aufmerksam. Alte Sportfelder können mit der Puzzle Mat 3D® kostengünstig und unkompliziert saniert werden. Die Platten können sowohl auf alten Ascheplätzen oder rissigen Asphaltflächen verlegt werden. Das Material ist sickerfähig, sodass Wasser nicht steht und die Sportler beim Sport nicht ausrutschen. Bei Vandalismus Problemen können die Randplatten auf dem Boden festgeklebt werden. Als Alternative zu gegossenen Flächen oder Kunstrasen sind die Platten auf Ballreflexion getestet und haben dank ihrer Gummi-Elastizität ähnliche Eigenschaften wie ein Parkett Schwingboden.

Alternativer Wegebau aus Gummi

Die Elastizität und die Sickerfähigkeit des Gummimaterials haben auch im Straßenbau ihre Vorteile. Die Anwendungen reichen von der Zuwegung bei Sportplätzen, bis zu kleinen Wegen in Parks oder auf Flachdächern bis hin zu größeren Laufstrecken. Dank eines starken Kraftabbaus von über 70% hat die Puzzle Mat 3D® ähnlich starke Gelenkschonungswerte wie Waldboden. Gerade ältere Menschen können so ihre Gelenke schonen und bewegen sich zusätzlich auf TÜV-geprüften Platten, die bei Stürzen besonders sicher sind. Die einfache Verlegung mit passenden Rand- und Eckplatten machen auch hier einen kostengünstigen und unkomplizierten Wegebau möglich. Mit einem hauseigenen Flächenkalkulator www.flaechenkalkulator.gum-tech.de können verwinkelte Flächen einfach zusammengestellt und bei Budgetplanungen oder Gremienbesprechungen vorgelegt werden.

Nachhaltigkeit

Es gibt drei Hauptgründe, warum die Puzzle Mat 3D® als nachhaltiges Produkt eingestuft wird. Der erste Grund ist die Tatsache, dass die Puzzle Mat 3D® zu 90% aus Recycling-Gummigranulat besteht und damit verhindert, dass Gummiabfälle CO₂ intensiv verbrannt oder in der Natur entsorgt werden. Der zweite Grund ist die starke Sickerfähigkeit von 4 Litern pro Sekunde, die einen naturnahen Wasserkreislauf ermöglichen und so Überschwemmungen und zu hohe Temperaturen in Städten verhindert. Drittens wird die Puzzle Mat 3D® 100% automatisch produziert. Energie kann so effizienter angewendet werden und Produktionsabfälle verhindert werden. Die CO₂ Einsparungen im Vergleich zur Verbrennung werden beim Flächenkalkulator direkt mitberechnet und können genau wie die Planungsskizzen bei Besprechungen vorgelegt werden.
