Mit Sickerbelägen Starkniederschläge versickern, Regenwasser behandeln, Schwerlasten aufnehmen

Starkregenereignisse, Hitzewellen und Trockenheit. Die Auswirkungen des Klimawandels sind für uns alle schon heute spürbar. Versiegelungsfreie und belastbare Flächen sind ein Mittel, diesen Auswirkungen effektiv entgegenzuwirken.

Dass versickerungsfähige Flächen einen positiven Beitrag zum Stadtklima leisten, ist kommunalen Verantwortlichen nicht neu. Immer häufiger auftretende Starkregenereignisse und Hitzewellen zeigen auch in diesem Sommer wieder einmal, dass es höchste Zeit ist, Hochwasser und Hitzeinseln effektiv entgegenzusteuern.

Besonders wirkungsvoll im Kampf gegen Hitzeinseln ist dabei eine Kombination verschiedener Maßnahmen. Als besonders effektiv werden helle Fassaden und die Pflanzung von Stadtbäumen angesehen. Auch die Entsiegelung von Flächen und die Begrünung von Fassaden leisten einen bedeutenden Beitrag, wohingegen der Dachbegrünung nur ein geringes Potenzial zugeschrieben wird. Dieses Ziel zu erreichen, ist herausfordernd und die Maßnahmen häufig kostspielig oder platzintensiv. Eine Lösung könnte darum der großflächige Einsatz entsiegelter und dennoch belastbarer Flächen sein.

Großflächig unversiegelt befestigen

Begrünte und versickerungsfähige Lösungen zur Flächenbefestigung gibt es schon lange. Bis heute werden sie aber nicht flächendeckend angewendet, da sie in ihrer Funktionalität und der Belastbarkeit stark eingeschränkt sind. Konventionelle Sickerpflaster, Rasengitter oder Schotterrasen können in der Regel nur im ruhenden Verkehr eingesetzt werden. Dazu kommt, dass sie begrenzte Begrünungseigenschaften aufweisen, keine Starkregenereignisse aufnehmen können und somit gegen das urbane Inselklima und Abflussspitzen nur bedingt wirken.

Genau diese Problematik hat HÜBNER-LEE erkannt und Lösungen entwickelt, die diese Anforderungen meistern. Das TTE® System versickert auch Starkniederschläge vollständig, ist für den Schwerlastverkehr zugelassen und hat durch einen besonderen Systemaufbau optimale Begrünungs- und Kühlungseigenschaften.

Hohe Belastungen und Versickerung: unvereinbar. Oder doch?

Durch ein innovatives Verbundsystem sind die Platten des TTE® Systems horizontal und vertikal miteinander verbunden, nehmen Druckkräfte auf und übertragen sie auf die benachbarten Verbundplatten. Das modulare Verbundsystem übernimmt rund die Hälfte des Lastabtrags, wodurch die erforderliche Aufbaustärke stark reduziert werden kann. Auch Schub- und Scherkräfte werden durch die Verzahnung sicher abgefangen. Durch die einzigartigen lastverteilenden Eigenschaften sind TTE® Flächen hochbelastbar und für bis zu 20 Tonnen Achslast (60t GG) zugelassen (TÜV SÜD geprüft), wodurch sich neue Einsatzbereiche für unversiegelte Flächen erschließen. Vom Bus- und Lkw-Parkplatz über Lager- und Logistikflächen bis hin zu Anliegerstraßen können mit dem TTE® System nahezu alle Flächen problemlos befestigt werden. Besonders belastbar: die TTE® PFLASTER Lösung.

Innovative Kombination aus Sickerpflaster und Rigole schluckt Starkregen

Für die TTE® PFLASTER Lösung wird das Verbundgitter TTE® MultidrainPLUS mit speziellen TTE® Pflastersteinen befüllt. Die Pflastersteine sind so konzipiert, dass sich zwischen den Stegen der Platte und den Steinen offene Fugen und Hohlräume bilden, die nicht wie herkömmlich ausgesandet werden und das Regenwasser somit ungehindert versickern lassen. Durch dieses System erreicht TTE® PFLASTER eine Versickerungsleistung von 328.000 l/(s*ha) und liegt somit ca. um das Tausendfache über der Durchlässigkeit von herkömmlichen Dränbelägen. Im Vergleich zu Starkniederschlägen: ein Jahrhundertregen ist laut Definition ein Regenereignis mit Niederschlägen von bis zu 1.200 l/(s*ha). TTE® ist also problemlos in der Lage, selbst stärkste Niederschläge dezentral zu versickern. Und das dauerhaft. Durch integrierte Entwässerungsrinnen und kleinste Bewegungen der TTE® Pflastersteine bleiben die Fugen des Systems auf Dauer offen und aufnahmefähig und helfen, Abflussspitzen effektiv zu senken und die Kanalisation im Falle eines Starkregens zu entlasten.

Die hohe Durchlässigkeit des Belags allein reicht jedoch im Kampf gegen urbane Sturzfluten nicht aus, da die üblichen Böden in Deutschland keine ausreichende Versickerungsfähigkeit besitzen, um solch intensive Regenereignisse aufzunehmen. Der Aufbau des TTE® Systems kann durch die lastverteilenden Eigenschaften mit grobkörnigen Schottergemischen realisiert werden und fungiert somit als Rigole. In den Hohlräumen der Tragschicht können z.B. bei der Bauweise TTE® PFLASTER2 pro Quadratmeter rund 100 l Wasser eingestaut und zeitverzögert an den Untergrund abgegeben werden. HÜBNER-LEE erstellt für Planer und Kommunen kostenfreie Sickernachweise, um den Aufbau entsprechend der örtlichen Starkniederschläge und der Versickerungsfähigkeit des jeweiligen Bodens passend zu dimensionieren. So kann das Rückhaltevolumen projektbezogen angepasst und nach Bedarf auch erhöht werden. Durch diese Planungssicherheit kann auf einen Kanalanschluss oder ergänzende Entwässerungseinrichtungen mit TTE® PFLASTER verzichtet werden. Die Versickerungsberechnung dient außerdem als Nachweis für Wasserbehörden, dass ein Abflussbeiwert von 0 für die TTE® Flächen angesetzt werden kann und die Regenwassergebühr somit entfällt.

TTE® GRÜN – der Schwamm für die Schwammstadt

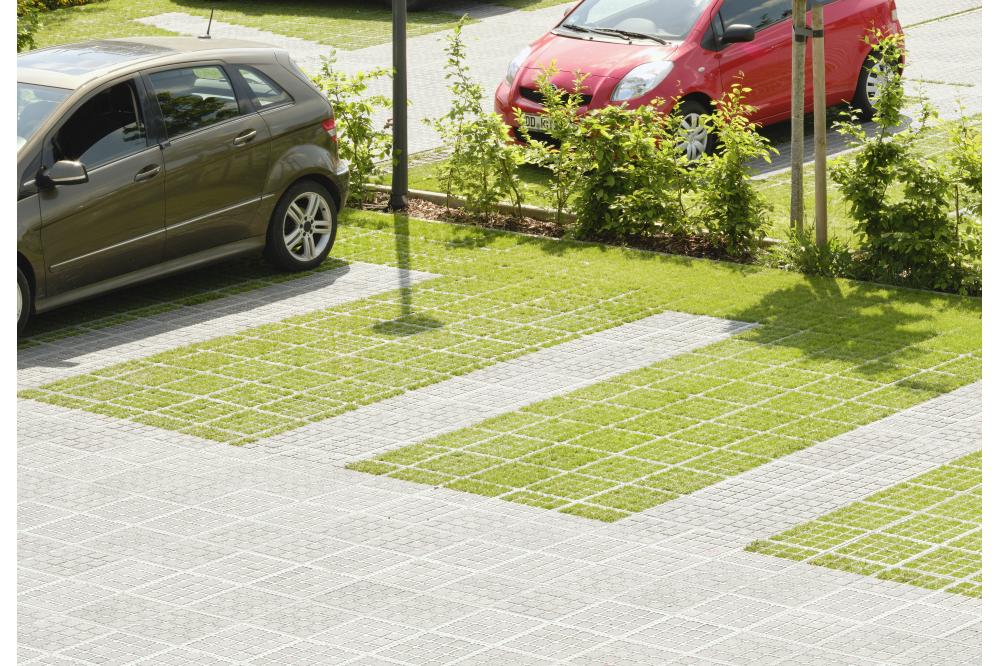

Grünflächen sind ein wichtiges Element bei der Gestaltung von Schwammstädten. Mit TTE® GRÜN kann ihr positiver Einfluss auf das Stadtklima voll ausgeschöpft werden. Denn TTE® GRÜN ermöglicht – anders als konventioneller Schotterrasen - eine Begrünung von Flächen, die hohen Belastungen ausgesetzt sind.

Die lastverteilende Eigenschaft der TTE® Rasengitter ermöglicht den Einsatz eines Substrataufbaus ­– auch unter dem Belag (insgesamt 25-30 cm) wohingegen sich das Substrat bei herkömmlichen Rasengittersteinen oder Rasenwaben nur in den Kammern und Fugen der Gitter befindet. Diese vegetationsfähige Tragschicht aus Schotterrasen bildet einen erweiterten Wurzelraum, der eine optimale Wasser- und Nährstoffversorgung der Pflanze gewährleistet. Gleichzeitig funktioniert das Substratgemisch wie ein Schwamm: es nimmt Wasser auf, speichert es, gibt es bei Bedarf an die Pflanze ab und unterstützt so die Transpiration der Pflanze. Im Vergleich zur Dachbegrünung wirkt die Verdunstungskühlung der Vegetation hier auf Höhe und in direkter Umgebung der Menschen.

Eine wissenschaftliche Studie belegt die Wirksamkeit von TTE® GRÜN: Flächen die mit der begrünten TTE® Variante befestigt wurden, waren im Schnitt 5,9 Grad kühler als asphaltierte Flächen.

Übrigens: auch TTE® PFLASTER wirkt gegen Hitzeinseln. Tagsüber erreicht die Fläche nahezu gleiche Temperaturen wie die Asphaltfläche. Ihre große Stärke im Kampf gegen Hitzeinseln zeigt sich nachts: Die TTE® PFLASTER Fläche kühlt nach Sonnenuntergang auf 22,8 °C ab und ist somit ganze 6,2 °C kühler als die asphaltierte Fläche. Erreicht wird die beeindruckende Abkühlung durch die geringere thermische Trägheit der Materialien und die bodennahe Luftzirkulation, die durch die offenen Fugen und Hohlräume des neuartigen Pflastersystems gefördert wird.

Gerade diese nächtliche Abkühlung ist essenziell, um das Wohlbefinden der Bewohner:innen zu verbessern und negativen gesundheitlichen Auswirkungen auf das Herz-Kreislaufsystem vorzubeugen.

Natürliche Regenwasserbehandlung durch Substratfilter

Weiterer Vorteil des Substrataufbaus: er bildet eine belebte Bodenzone, die durch die Gitter vor Verdichtung geschützt wird und eine natürliche Regenwasserbehandlung ermöglicht. Ein Gramm Boden enthält Milliarden von Mikroorganismen. Diese Bakterien, Pilze, Algen, Einzeller und verschiedene physikalisch-chemische Prozesse binden Schadstoffe im Sickerwasser, bauen diese auf natürlichem Wege ab und schützen so das Grundwasser. Bei TTE® GRÜN ist eine natürliche Regenwasserbehandlung also immer inklusive – ganz ohne ergänzende technische Lösungen.

Ressourcenschutz ist Klimaschutz

TTE® wird zu 100 % aus dem Gelben Sack recycelt – es wird also aus sogenanntem Post-Consumer Kunststoff hergestellt. Für die Produktion werden keine Primärrohstoffe verbraucht und gleichzeitig CO₂ Emissionen durch die Verbrennung des Kunststoffmülls vermieden. Allein im Jahr 2021 hat HÜBNER-LEE ganze 14.000 Tonnen Plastikmüll verarbeitet und dadurch 35.000 Tonnen CO₂e vermieden. Nach der Nutzungszeit nimmt HÜBNER-LEE die Platten wieder zurück und verarbeitet Sie zu neuen TTE® Platten, ganz nach dem Cradle to cradle Prinzip.

Um die Emissionen aus Produktion und Transport von TTE® zu kompensieren, investiert HÜBNER-LEE in zertifizierte Klimaschutzprojekte. Grundlage der CO₂ Kompensation ist die vom IBU verifizierte EPD, in der alle Emissionen entlang des gesamten Lebenszyklus ausgewiesen werden.

Was in Punkto Ressourcenschonung ebenfalls bedacht werden muss: TTE® wird mit einer im Schnitt 50 % geringeren Tragschicht verbaut als konventionelle Beläge. Es wird weniger Boden abgetragen und deutlich weniger Schotter verbaut. So wird Material gespart und unzählige Lkw-Fahrten von und zur Baustelle vermieden. Der CO₂ Ausstoß des Einbaus wird halbiert.
