RigoCollect von FRÄNKISCHE auf Baumarktgelände in Gladbeck

Sicherheit bei Regen: Rückhaltung verhindert Überflutungen

03.06.2024 – Lesezeit ca. 5 Minuten 57

Regenwasserreinigung und -rückhaltung aus einer Hand: Unter den Verkehrsflächen des Baumarkts und Baustoffhandels im nordrhein-westfälischen Gladbeck sind drei RigoCollect Speicher von FRÄNKISCHE verbaut. Die gedichteten, DIBt-zugelassenen Anlagen aus Rigofill inspect Rigolenfüllkörpern entlasten die Kanalnetze bei Starkregen. SediPipe Reinigungsanlagen schützen die Rigolen vor Feststoffen und das Grundwasser vor Leichtflüssigkeiten.

Im nördlichen Ruhrgebiet liegt die ehemalige Kohlestadt Gladbeck. Nach Schließung der letzten Zeche in den 1970er Jahren, erinnern noch heute grüne Zechensiedlungen, die ehemalige preußische Berginspektion, Zechenmauern und begrünte Halden an die Bergbautradition. Im Nord-Osten der Stadt ist 2022 mit über 16.000 m² Verkaufsfläche ein neuer Baumarkt mit Gartencenter entstanden. Der Baustoffhandel wird 2024 auf einer Gesamtfläche von 16.000 m² eröffnet. Um das Gelände vor Überschwemmungen zu schützen und das Kanalnetz zu entlasten, wurden drei unterirdische RigoCollect Regenwasserrückhalteanlagen mit einer Fläche von ca. 51.000 m² verbaut. Diese bestehen aus den Rigolenfüllkörpern Rigofill inspect von FRÄNKISCHE.

Versickerung durch Lehm nicht möglich

Der Bauherr vom hagebaumarkt mit Floraland Gartencenter und hagebau Baustoffhandel ist die Stewes Holding GmbH & Co. KG. Das am Niederrhein und im westlichen Ruhrgebiet ansässige Familienunternehmen ist in der Region tief verwurzelt. Stewes beschäftigt über 500 Mitarbeiter an 14 Standorten. Zwischen 2020 und 2022 installierte FOLIEN LÜCKE, Partnerunternehmen von FRÄNKISCHE, die gedichteten RigoCollect-Rückhalteanlagen auf dem ehemaligen Sportplatz in Gladbeck. Aufgrund des hohen Lehmanteils im Boden war keine Versickerungslösung umsetzbar. Der Kampfmittelräumdienst untersuchte das Areal und entschärfte bei seiner standardmäßig vorgeschriebenen Bodenuntersuchung eine Bombe aus dem Zweiten Weltkrieg.

Statisch sehr belastbar mit großem Speichervolumen

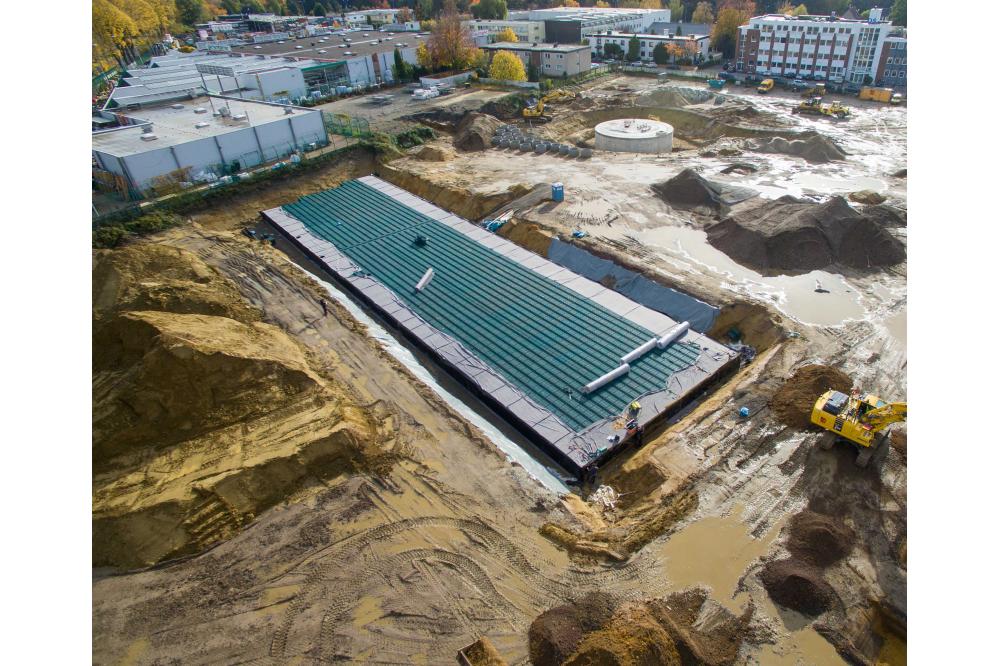

Die größte Regenwasserrückhalteanlage mit ca. 35.000 m² Fläche befindet sich unter dem Kundenparkplatz des Baumarkts, weitere Rigolen unter der Freifläche der Warenannahme und beim Baustoffhandel unter der Freilagerfläche. Deshalb war es Stewes wichtig, dass die Rigolenfüllkörper direkt unter Verkehrsflächen verbaut werden können und Schwerlastverkehr standhalten: Rigofill inspect ist besonders stabil sowie verkehrsbelastbar bis SLW 60/HGV 60 und ist auch bei geringer Überdeckung voll befahrbar. Gleichzeitig zeichnet sich der kompakte Speicherblock durch seine große Kapazität aus: Er fängt 95 Prozent seines Volumens an Wasser auf – der Vollblock 401 Liter bei einem Höhenraster von 660 mm. „Die Rigofill inspect Rigolenfüllkörper sind vielseitig und flexibel einsetzbar – als Versickerungslösung, als Zisterne zur Regenwassernutzung oder zur Rückhaltung und kontrollierten Ableitung“, erklärt Frank Tersteegen, Systemberatung NRW Mitte im Geschäftsbereich Drainage Systeme bei FRÄNKISCHE.

Modulares Speichersystem bietet Flexibilität

Der neue Baumarkt entstand direkt neben dem alten und die Regenwasserrückhaltung musste nah am bestehenden Gebäude installiert werden. Durch unterschiedliche Geländeoberflächen entstanden Höhenunterschiede, sodass sich die Baugrube nicht so groß ausheben ließ, wie geplant. „Es war ein wirklich großer Vorteil, dass wir die Rigofill inspect Blöcke entsprechend der örtlichen Gegebenheiten zusammensetzen konnten. Wir haben die eine Seite der Anlage etwas länger und die andere etwas kürzer gemacht, sodass es am Ende passte“, erklärt Björn Benninghoff, Prokurist vom Baucentrum Stewes GmbH & Co. KG. Die grünen Speicherblöcke sind in drei Raumrichtungen anbaubar und lassen sich zu beliebig großen, ein- und mehrlagigen Anlagen kombinieren. Die größte Rigole auf dem Baumarktgelände ist 23-reihig und zweilagig aufgebaut mit einem Bruttospeichervolumen von über 1.630 m³.

Leichte Blöcke mit DIBt-Zulassung

Die handlichen Maße und das geringe Gewicht der Blöcke erleichterten das Handling auf der Baustelle und ermöglichten einen schnellen Baufortschritt. Dies erwies sich auf dem Areal als großer Vorteil: Durch die Lehmschichten im Boden war das komplette Baufeld bei Regen aufgeweicht, sodass die Fachkräfte nicht weiterarbeiten konnten. Rigofill inspect besitzt die bauaufsichtliche Zulassung des Deutschen Instituts für Bautechnik (DIBt) und die Anwendungsbereiche von RigoCollect – etwa zur Rückhaltung gemäß DWA-A 117 – tragen die allgemeine Bauartgenehmigung. „Wir haben schon mehrere Objekte mit den Rigofill inspect Blöcken umgesetzt, auch Versickerungsanlagen, und verschiedene Regenwasserreinigungs-Systeme eingesetzt. Wir sind sehr zufrieden und arbeiten deshalb immer wieder mit FRÄNKISCHE zusammen“, so Benninghoff.

Einfache Wartung und Inspektion

Für einen absolut dichten Speicher ummantelte der Fachbetrieb FOLIEN LÜCKE die Rigole in Spezialtechnik mit einer Kunststoff-Dichtungsbahn und prüfte alle Nähte und Schweißverbindungen auf Dichtigkeit. Dennoch bleibt der Speicherraum über den durchgängigen Inspektionstunnel für Kameratechnik komplett einsehbar: So lassen sich die statisch relevanten Tragelemente, der Zustand der Vliesumhüllung, die seitlichen Anschlusspunkte und der Boden kontrollieren. Den einfachen Zugang für Inspektions- und Spültechnik schafft der QuadroControl Systemschacht, der sich an jeder beliebigen Stelle ins Blockraster integrieren lässt. Objektspezifisch bemessene und gefertigte QuadroLimit Systemdrosselschächte mit integriertem Wirbelventil aus Edelstahl drosseln den Abfluss aus dem Wasserspeicher zeitlich verzögert. Dies entlastet Kanalnetze, Gewässer und Kläranlagen etwa bei Starkregenereignissen.

Patentierte Regenwasserreinigung

Den drei Rückhalteanlagen sind jeweils SediPipe Reinigungsanlagen vorgeschaltet, um die Rigolen vor Grob- und Feinstoffen zu bewahren. Gleichzeitig halten sie Leichtflüssigkeiten von den Verkehrsflächen zurück und schützen Grundwasser oder Gewässer. Die rohrförmigen Anlagen basieren auf dem patentierten Prinzip der Flow Separation: Durch den im unteren Rohrquerschnitt angebrachten Strömungstrenner und die leichte Steigung des SediPipe-Rohrs setzen sich Partikel im strömungsberuhigten Raum unterhalb des Strömungstrenners schnell ab und werden bei Regen nicht remobilisiert. „Als Baustoffhändler führen wir auch Drainage-Systeme anderer Hersteller, sind aber von FRÄNKISCHE ein Stück mehr überzeugt, etwa in Bezug auf die Leistungsfähigkeit der Regenwasserbehandlung. Außerdem ist FRÄNKISCHE bei der Planung sehr kompetent und erfahren: Wir legen großen Wert darauf, die Revisionsöffnungen auf ein Minimum zu beschränken – die geringe Anzahl haben wir bislang nur mit dem Rigofill inspect System umsetzen können. Darüber hinaus ist die Stabilität der Blöcke ein großes Plus, diese ist im Wettbewerbsvergleich unschlagbar“, fasst Benninghoff die Vorteile zusammen.
