Abgasanlage ist nach DIN EN 13084 regelmäßig zu überprüfen

Regionales Nahwärmekonzept überzeugt

19.11.2024 – Lesezeit ca. 6 Minuten 37

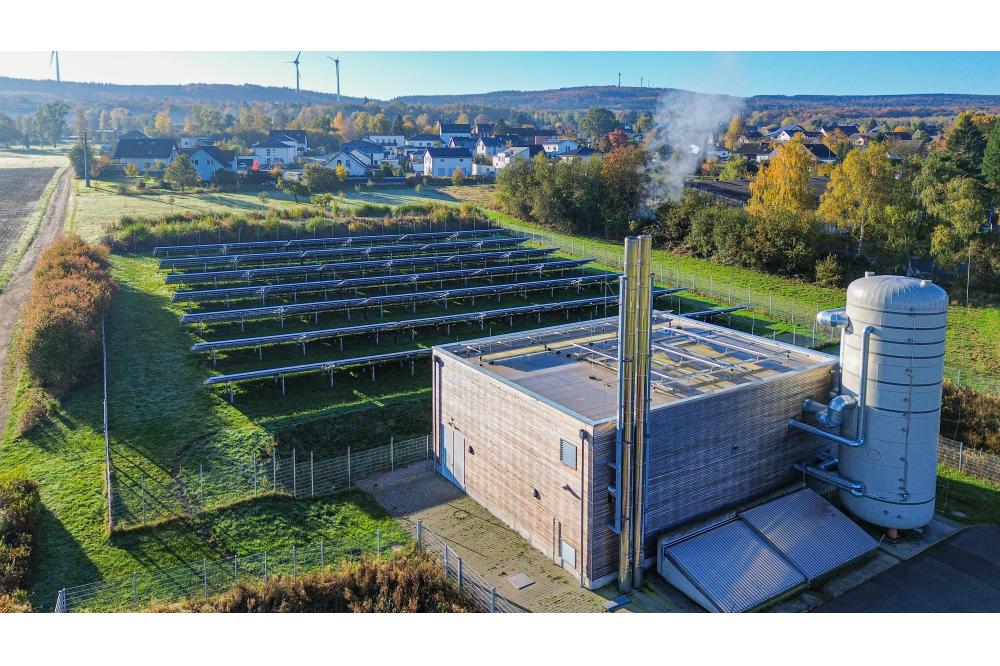

Ellern ist eine Ortsgemeinde am Fuße des Soonwaldes inmitten der Mittelgebirgslandschaft des Hunsrücks. Sie gehört der rheinland-pfälzischen Verbandsgemeinde Simmern-Rheinböllen im Rhein-Hunsrück-Kreis an. Bereits im Frühjahr 2015 nahmen die Planungen für ein örtliches Nahwärmenetz konkrete Formen an. Zuvor hatte ein extra hierfür eingerichteter Arbeitskreis wichtige Vorarbeiten und vor allem Überzeugungsgespräche bei Bewohnern sowie Hausbesitzern geleistet. Nach etwas mehr als drei Jahren in der Planungs- und Umsetzungsphase konnten dann die ersten Nutzer ihre Gebäude mit der eigenen „Dorfwärme“ beheizen.

Entstanden ist in dem Dorf mit 900 Einwohnern ein mit Holzhackschnitzeln beheiztes, solarthermisch unterstütztes Nahwärme-Verbundnetz. „Wir haben das mit wenigen Leuten vorangebracht, aber alle mitgenommen und im Ergebnis festgestellt, dass sich Nahwärme rechnet“, so der Ortsbürgermeister Friedhelm Dämgen wörtlich. Im Ergebnis konnten seit der Inbetriebnahme im Jahr 2018 bereits 132 Haushalte, ein Fensterbaubetrieb sowie zahlreiche Kommunalgebäude an das Wärmenetz angeschlossen werden. Möglich wurde dies auch durch die enge Kooperation mit der Verbandsgemeinde Simmern-Rheinböllen.

Wärmeenergie aus der Region

Das Herzstück des Nahwärmekonzepts bildet ein Biomassekessel zur Verbrennung von Holzhackschnitzeln aus der Region. Die zeitgemäße Feuerstätte arbeitet modulierend mit Vorschubrostbetrieb und vollautomatisch im Leistungsbereich von 270 bis 800 kW. In Ellern werden auf diesem Wege jährlich etwa 2.000 bis 2.500 MWh Wärmeenergie erzeugt, die über einen 105 m³ fassenden Pufferspeicher den Verbrauchern zugeführt wird.

Verbrannt wird sogenanntes Grobhackgut der Klassifizierung G 100, das in einem 150 Kubikmeter fassenden Bunker gelagert wird und vor allem in derartigen Großanlagen Verwendung findet. Bei einem Wassergehalt von maximal 50 % (W 50) bietet der Brennstoff – je nach Zusammensetzung des Holzmaterials – einen Heizwert von ca. 600 bis 850 kWh pro Schüttraummeter. Ein wichtiges Qualitätskriterium ist die Gleichförmigkeit des Rohmaterials. Übergroße Stücke könnten zu Störungen im Betrieb der Anlage führen; ein zu hoher Feinanteil ggf. zu erhöhten Emissionen.

Um die Anforderungen gemäß der Bundesimmissionsschutzverordnung (1. BImSchV) noch deutlicher zu unterschreiten und die Anlage damit emissionsärmer zu betreiben, kommt hinter dem Wärmeerzeuger ein spezieller Partikelabscheider des Herstellers Schmid zum Einsatz. Das Wirkungsprinzip beruht auf der elektrostatischen Abscheidung von Grob- und Feinstaub in speziellen Röhren. Die automatische Abreinigung erfolgt in diesem Bereich etwa alle vier Betriebsstunden für die Dauer von ca. zwei Minuten. Der geringe Stromverbrauch macht derartige Partikelabscheider zu einem effizienten und zugleich äußerst pflegeleichten Reinigungssystem.

Abgastechnik höchster Güte

Die Abgasführung erfolgt anschließend über ein doppelwandiges Edelstahlsystem vom Typ Raab DW mit einem Innendurchmesser von 500 mm in Elementbauweise. Dieses System gestattet einen schnellen Baufortschritt und die große Bauteilvielfalt erlaubt eine Anpassung an schwierigste Montagesituationen. Das DW-Abgaselement besteht im Detail aus einem hochwertigen Edelstahlaußenrohr mit der Werkstoffnummer 1.4301 sowie einer 30 mm starken und fugendicht eingebrachten Wärmedämmung, die niedrige Oberflächentemperaturen sicherstellt. Als WPG-Ausführung im Werkstoff 1.4539 für Stückholz, Holzpellets und Hackschnitzel ist das System auch für die feuchte Betriebsweise nach einem etwaigen Rußbrand zugelassen. Das umfangreiche Zubehör mit Formteilen für nahezu alle Situationen, Befestigungen, Dachdurchführungen usw. rundet das System vollumfänglich ab.

Um eine wirksame Schornsteinhöhe von etwa zehn Metern zu realisieren, musste die Abgasführung an der Heizzentrale in Ellern mithilfe einer feuerverzinkten Kragarmkonstruktion nach DIN EN 13084-8 und einer Profilstärke von 150 x 150 mm montiert werden.

Dipl.-Ing. (FH) Michael Erlhof, Leiter der Raab-Academy, äußert sich wie folgt dazu: „Derartige Abgasanlagen sind Spezialbauwerke mit hohen Anforderungen an die Betriebs- und Verkehrssicherheit. Aus der DIN EN 13084 Teil 1 ergibt sich daher eine wiederkehrende Zustandsüberwachung, die mindestens im Abstand von zwei Jahren durchzuführen ist.“ Dipl.-Ing. (FH) Marc Meurer ist als zuständigen Projektleiter der Verbandsgemeinde Simmern-Rheinböllen auch für den sicheren Betrieb der Heizzentrale in Ellern verantwortlich. Die Kommune ist Bauherr und Betreiber von insgesamt sechs Nahwärmenetzen dieser Art. Von der Wartung bis zum Abrechnungswesen fällt nahezu alles in diesen Zuständigkeitsbereich. Seiner Meinung nach ist eine derartige Auflage absolut nachvollziehbar. Wörtlich meint der dazu: „Im Sinne der Verkehrs- und Betriebssicherheit ist eine Überprüfung derartiger Abgasanlagen durchaus angebracht.“ Michael Erlhof ergänzt als Energieberater diesen Aspekt wie folgt: „Um nach einigen Betriebsjahren den Zustand der Abgasanlage zu beurteilen, wurde in Anlehnung an DIN 13084 eine Zustandsüberwachung durchgeführt. Das Ergebnis belegt die hohe Qualität beider Raab- Abgasanlagen. Alle relevanten Prüfpunkte ergaben keinen Anlass für Beanstandungen“. Das neue Gebäudeenergiegesetz hat den Ausbau von Nahwärmenetzen im Fokus. Diese können in unterschiedlicher Konzeption umgesetzt werden, in waldreichen Gebieten auch mit Biomasseheizkessel als Grundlastkessel oder ggf. auch als Spitzenlastheizkesseln bei großen Wärmepumpenanlagen. Raab-Abgasanlagen und Komponenten in der Abgastechnik wie Zugbegrenzer zur Energieeinsparung von Kutzner + Weber bieten eine hohe Qualität und sind damit für den langjährigen Einsatz in solchen Anlagen sehr gut geeignet.

Fazit

Die Heizzentrale in der Ortsgemeinde Ellern garantiert eine betriebssichere Bereitstellung von bedarfsgerechter Wärme für die Dorfbevölkerung. Die Energieversorgung erfolgt über den nachwachsenden und CO₂-neutralen Brennstoff Holz. Projektleiter Marc Meurer dazu: „Wir haben als Kommune die Aufgabe, eine derartige Anlage langfristig sicher sowie wirtschaftlich sinnvoll zu betreiben, damit die Bürger den größtmöglichen und kostengerechten Nutzen davon haben. Außerdem macht uns die regionale Brennstoffversorgung unabhängig von internationalen Energiemärkten und stärkt die heimische Wirtschaft.“

Mit Raab haben die Verantwortlichen der Verbandsgemeinde Simmern-Rheinböllen in Kooperation mit dem Heizungsbaufachbetrieb Dohr einen Hersteller gefunden, der dem hohen Anspruch an Qualität, Wirtschaftlichkeit und Langlebigkeit in der Abgastechnik gerecht wird. Ein nachhaltiges Nahwärmenetz soll schließlich allen dienen – der Umwelt genauso wie den Bürgern der Region.
